正在申請(qǐng)專利的EVOLUTION粉末測(cè)試儀可測(cè)量粉末或顆粒狀材料對(duì)環(huán)境壓力的響應(yīng)。材料上的主要應(yīng)力是壓力。EPT測(cè)量由將壓力施加到材料上，然后測(cè)量其強(qiáng)度得到的材料的壓力響應(yīng)。該強(qiáng)度稱為無(wú)約束屈服強(qiáng)度。如果粉末要流動(dòng)，則使粉末運(yùn)動(dòng)的力必須大于無(wú)限制的屈服強(qiáng)度。
可以在一個(gè)壓力或多個(gè)壓力下測(cè)量無(wú)限制的屈服強(qiáng)度，以創(chuàng)建所謂的流動(dòng)函數(shù)。當(dāng)向其施加更多壓力時(shí)，流動(dòng)函數(shù)表示材料的強(qiáng)度增加。
對(duì)于大多數(shù)粉末和顆粒材料，材料承受壓力的時(shí)間越長(zhǎng)，無(wú)約束屈服強(qiáng)度就越高。因此，對(duì)于可存儲(chǔ)任何時(shí)間長(zhǎng)度的粉末和粒狀材料，研究壓力隨時(shí)間的影響至關(guān)重要。這稱為時(shí)間無(wú)限制屈服強(qiáng)度。另外，可以創(chuàng)建時(shí)間流函數(shù)。使用EPT，時(shí)間測(cè)試既容易又便宜。時(shí)間單元由樣本單元和砝碼組成，這些砝碼使材料可以長(zhǎng)時(shí)間承受各種壓力。 除了壓力外，溫度和濕度還會(huì)隨著時(shí)間影響材料的強(qiáng)度。該 EPT時(shí)間單元的設(shè)計(jì)使其可以輕松地放置在烤箱和濕度箱中，以研究它們?cè)趦?chǔ)存情況下對(duì)物料的影響。時(shí)間是流量屬性測(cè)試中不可測(cè)量的參數(shù)。原因是用于許多流量測(cè)量單元的分析單元非常昂貴，并且不包括長(zhǎng)時(shí)間施加壓力的方法。
EVOLUTION粉末測(cè)試儀測(cè)量無(wú)限制屈服強(qiáng)度和時(shí)間無(wú)限制屈服強(qiáng)度的成本低于由獨(dú)立實(shí)驗(yàn)室測(cè)試3或4個(gè)樣品的成本。
產(chǎn)品優(yōu)點(diǎn)：
- 易于理解的粉末流動(dòng)分析
- 簡(jiǎn)單的分析程序
- 3分鐘的測(cè)試時(shí)間
- 非常實(shí)惠
不斷發(fā)展的無(wú)限強(qiáng)度：
材料的無(wú)限制屈服強(qiáng)度是當(dāng)材料不受容器限制（自由無(wú)應(yīng)力的表面）時(shí)使材料變形或破裂所需的力或應(yīng)力。從測(cè)試的角度來(lái)看，無(wú)限制的屈服強(qiáng)度可以表示為使固結(jié)的材料塊破裂或破裂以初始化流動(dòng)所需的應(yīng)力。用于固結(jié)材料塊的力稱為主固結(jié)應(yīng)力。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
無(wú)限制的屈服強(qiáng)度對(duì)于研究材料的流動(dòng)性非常重要。原因是使粉末或顆粒狀材料流動(dòng)所需的力與無(wú)限制的屈服強(qiáng)度直接相關(guān)。簡(jiǎn)而言之，如果作用在粉末或顆粒材料上的力大于材料的無(wú)限制屈服強(qiáng)度，則粉末或顆粒材料將流動(dòng)。通過(guò)將主要固結(jié)應(yīng)力除以無(wú)側(cè)限屈服強(qiáng)度來(lái)計(jì)算流量系數(shù)（ff）。該流動(dòng)因子用于將材料分類為非流動(dòng)（ff <1），內(nèi)聚性（1 < ff <2），內(nèi)聚性（2 < ff <4），易流動(dòng)（4 < ff <10），和自由流動(dòng)（ff > 10）。

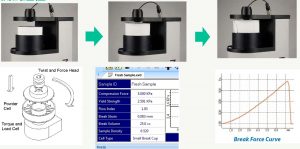

EVOLUTION粉末測(cè)試儀在兩個(gè)階段的過(guò)程中測(cè)量材料的無(wú)限制屈服強(qiáng)度。首先，將材料加載到樣品池中并在垂直壓力下壓縮。

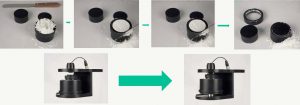

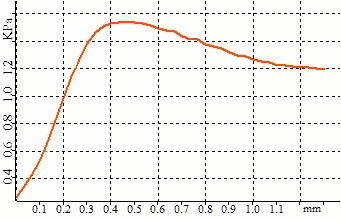

EVOLUTION粉末測(cè)試儀通過(guò)隨時(shí)間對(duì)樣品施加壓力來(lái)測(cè)量材料的無(wú)限制屈服強(qiáng)度。首先，將材料加載到樣品池中。然后，將預(yù)定義壓力施加到樣品頂部以將其固結(jié)。壓力可以施加在儀器上，也可以使用砝碼。 壓縮材料后，然后自動(dòng)將樣品從樣品池中取出，并向樣品頂部施加力以使材料破裂或破裂。防裂蓋包含易于清理的材料。破壞材料時(shí)記錄的最大力是無(wú)限制的屈服強(qiáng)度。

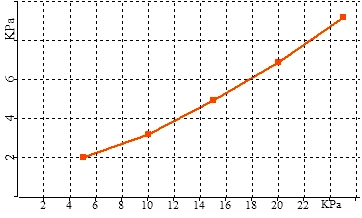

材料的無(wú)限制屈服強(qiáng)度通常隨著材料上壓力的增加而增加。無(wú)限制屈服強(qiáng)度與主要固結(jié)應(yīng)力的關(guān)系圖稱為流動(dòng)函數(shù)。流動(dòng)函數(shù)表示粉末或顆粒狀材料對(duì)壓力的響應(yīng)。流動(dòng)函數(shù)對(duì)于預(yù)測(cè)流動(dòng)性非常有用，因?yàn)樽饔迷诓牧仙系牧?huì)在典型過(guò)程中的各個(gè)點(diǎn)發(fā)生變化。因此，了解材料如何響應(yīng)這些力很重要。

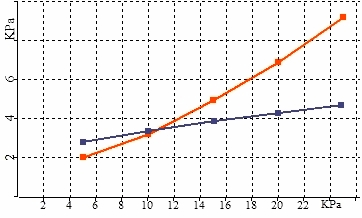

流動(dòng)函數(shù)對(duì)于比較配方和混合物的流動(dòng)行為也非常有用。如下所示，在低壓下，兩個(gè)樣品相似，但在高壓下，它們的行為差異很大。
此外，粉末或顆粒狀材料在主要固結(jié)應(yīng)力下作用的時(shí)間越長(zhǎng)，其無(wú)側(cè)限屈服強(qiáng)度通常會(huì)增加。因此，對(duì)于將要存儲(chǔ)任何時(shí)間長(zhǎng)度的材料，測(cè)量時(shí)間的無(wú)限制屈服強(qiáng)度非常重要。時(shí)間無(wú)側(cè)限屈服強(qiáng)度與主要固結(jié)應(yīng)力之間的關(guān)系圖通常稱為時(shí)間流函數(shù)。
隨時(shí)間變化的無(wú)限強(qiáng)度：
粉末或顆粒材料在主要固結(jié)應(yīng)力下的無(wú)約束屈服強(qiáng)度通常會(huì)增加。因此，對(duì)于將要存儲(chǔ)任何時(shí)間長(zhǎng)度的材料，測(cè)量時(shí)間的無(wú)限制屈服強(qiáng)度非常重要。
時(shí)間無(wú)側(cè)限屈服強(qiáng)度與主要固結(jié)應(yīng)力之間的關(guān)系圖通常稱為時(shí)間流函數(shù)。通過(guò)將不同數(shù)量的權(quán)重應(yīng)用于不同的樣品池來(lái)測(cè)量時(shí)間流函數(shù)。每個(gè)Evolution單元的權(quán)重對(duì)應(yīng)于5 KPa。
? ? ? ? ? ?
通常，粉末和粒狀材料會(huì)隨著時(shí)間的推移承受較大的固結(jié)應(yīng)力而獲得強(qiáng)度。
進(jìn)化粉末測(cè)試儀的分析單元：
EVOLUTION Powder Tester分析單元有三個(gè)選項(xiàng)，每個(gè)單元都有時(shí)間測(cè)試選項(xiàng)。
小型UYS樣品池-正在申請(qǐng)專利的小型UYS樣品池是一種測(cè)試池，用于測(cè)量粘性或可壓縮粉末樣品的無(wú)限制屈服強(qiáng)度。測(cè)試量為20到25 cc。
大型UYS樣品池-申請(qǐng)專利的大型UYS樣品池是用于測(cè)量粘性粒狀材料無(wú)限制屈服強(qiáng)度的測(cè)試池。測(cè)試量為75 cc
時(shí)間選項(xiàng)：上面的電池以十個(gè)為一組，十個(gè)重量出售，以便進(jìn)行時(shí)間測(cè)試。
