E-Lub Tester for Four-Ball Tester

E-Lub Tester? 潤滑油測試儀

flucon的全新介電摩擦計:通過使用四球測試儀測量軸承中潤滑劑阻抗和擊穿的測試裝置

E-Lub測試儀用于在實際操作條件下測定測試軸承及其所用潤滑劑的歐姆電阻和電容,這些條件由四球試驗機施加。

該測試儀采用高精度阻抗測量技術,該技術基于flucon的EPSILON+實驗室儀器開發。

此外,E-Lub測試儀還會分析“EDM”(電火花放電)擊穿電流以及在施加到測試軸承上的定義電負荷下的介電強度,從而能夠在完全可變的操作條件(潤滑劑溫度、速度、負載)下研究油品和脂類的性能及放電傾向。

E-Lub Tester for Four-Ball Tester

關鍵特征:

  • Falex四球和漢薩VKA四球測試儀的測量適配器
  • 阻抗測試模式:測量測試滾珠軸承中的潤滑劑阻抗,確定每個工作點的歐姆電阻和電容
  • 擊穿測試模式:測量運行期間的放電和歐姆電流,全面統計分析(放電次數、平均功率)
  • 軸向滾珠軸承(標準:51208型)、可選徑向滾珠軸承(6008型)或滾柱軸承的測試單元
  • 可變操作參數:通過E-Lub測試儀:潤滑劑溫度(自動控制)、電氣負載(共模電壓);通過FBT:運行時間,速度,軸向負荷(所有記錄在測試報告中)
  • 自動化和半自動測試活動
  • 包括使用Windows PC進行控制和測量的直觀軟件
  • 包括阻抗校準器

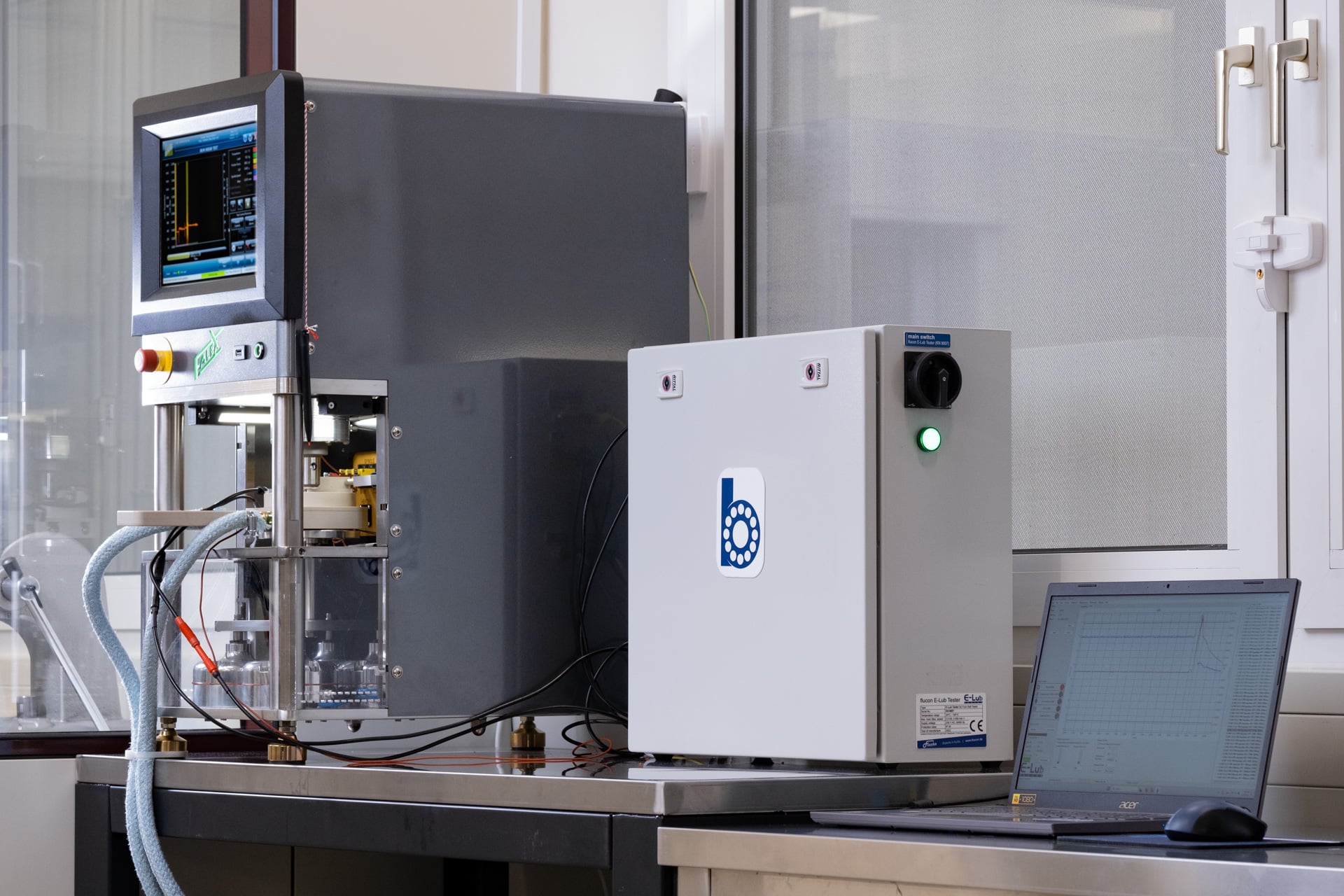

主要組件:

E-Lub測試儀由兩個主要組件組成:FBT適配器作為測試單元,內含推力球測試軸承以及阻抗和溫度傳感器。當插入四球測試機時,它取代了傳統的四球裝置。

控制柜作為補充部分,包含阻抗計、信號發生器以及用于精確施加電負荷和分析擊穿傾向的額外電子設備。

流體循環器用作溫控器,可以連接到FBT適配器,實現軸承及其潤滑劑的自動溫度控制。

通過附帶的PC軟件,可以在設定的溫度范圍內自動進行每項測試。

背景:潤滑間隙中的擊穿電流

隨著電氣化的不斷進步,電動驅動系統中使用的油品和潤滑脂的電氣及介電特性變得越來越重要??鼓Σ凛S承中的潤滑劑必須具有一定的電導率,以最小化靜電荷及其引發的電擊穿,從而防止對軸承和潤滑劑的損害。

盡管電動驅動中有害放電的影響已被記錄多年,但對類似“電火花加工(EDM)效應”的軸承基于放電的有針對性研究才剛剛成為可能。

除了摩擦之外,頻率變換器控制的驅動中,滾動軸承和球軸承中的電擊穿是常見現象,這會對軸承外殼造成嚴重損害:由于絕緣潤滑膜導致的高電位差引起的突然強電流放電會導致點蝕損傷,如凹坑和波紋形成,還可能導致滾道上的溝槽和灰霜。

此外,當潤滑脂暴露于擊穿電流流動中時,潤滑劑會過度老化:潤滑膜中的局部過熱會對潤滑脂和油品造成永久性損害,從而嚴重影響潤滑性能。

一種新動態方法:在實際條件下對潤滑軸承進行阻抗測量——具備實驗室級精度

借助flucon的E-Lub測試儀,現在可以在實際工況下直接測定軸承中的潤滑劑阻抗和擊穿傾向。采用EPSILON+電介質計的成熟技術,實現高精度測量。

直觀軟件用于引導和自動化測試

借助附帶的Windows PC軟件,您的潤滑劑阻抗測試和擊穿測試可以自動完成。軟件提供多種標準化和定制測試模式。

應用領域

使用E-Lub測試儀生成的特征數據可用于潤滑劑開發,以及以下示例應用中,其中電擊穿發揮了重要作用:

  • 電動機(變速)
  • 電動交通
  • 齒輪技術
  • 鐵路技術
  • 風力發電機

技術參數:

兼容的FBT型號法萊克斯四球,漢薩·VKA-110
確定的數據歐姆電阻、電容、擊穿頻率(EDM電流的數量和振幅)
相容物質油脂和油
軸承類型51208(可選:6008)
材料測試池(FBT適配器)不銹鋼,帶PEEK外殼和裝配手柄
測溫Pt100通過軸承
溫度范圍20攝氏度至120攝氏度
負荷最大2.400牛。
速度最大6.000轉/分。
頻率范圍100赫茲至10兆赫
共模電壓最大60 V。(峰峰值)
連通性USB、以太網
電源110-240伏交流電,50/60赫茲
交付范圍適用于FBT的軸承測試單元,帶傳感器電纜、安裝心軸和滾珠、控制柜、“flucon E-LUB”PC軟件(用于Windows操作系統)
可選配件帶壓縮機的流體恒溫器,一套軟管,筆記本電腦
