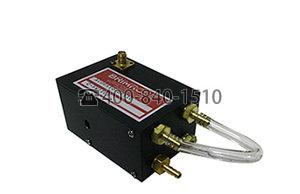

Brimrose為工業和實驗室應用提供最完整的聲光Q開關系統。Brimrose自由空間聲光Q開關的設計是通過采用先進的真空金屬化工藝將換能器連接到晶體上，從而實現將射頻信號能量轉化為聲能的最高轉換效率。
Q開關是設計用于激光腔內的特殊調制器。它們由高光學質量的熔融石英、火石玻璃和二氧化碲或其他具有用于高光功率應用的布魯斯特切割光學面或者耐用的硬質氧化物增透膜的聲光材料制成。
主要特點
高損傷閾值
高激光峰值功率
降低噪音性能
高達80 MHz的RF頻率
模擬光強度調制
數字開關
水冷型或熱電冷卻型
定制配置可選
應用領域
激光打標，激光切割
脈沖全息
光刻
3D微細加工
醫療（手術）
光學數據存儲
OEM設計
產品技術規格
| 型號 | FSQ-24-2-BC | FSQ-27-5-BC | FSQ-80-5-BC | TEQ-27-4-BC | TEQ-80-20-BC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 工作介質 | SiO2 | Tellurium Dioxide (TeO2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 激光波長 (nm) | 布魯斯特角切割 | 布魯斯特角切割 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1064 nm | 1060 nm | 2940 nm | 800 nm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 有效孔徑 (mm) | 2 mm | 1 mm | 1.5 mm | 3 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 中心頻率 (MHz) | 24 | 27 | 80 | 27 | 80 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 數字調制帶寬 (MHz) | 2 | 5 | 6.5 | 3dB 帶寬 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 光學透過率 (%) | 99.8 | >99.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 最大衍射效率 (%) | 30 | 25 | >50 | >65 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 上升時間 (nsec) | 100 | 85 | 150/630 | 80/400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 聲速 (m/sec) | 5.96E+3 m/sec | 4.2E+3 m/sec | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 波前畸變 | λ/10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 分離角 | 分離角 @1064 nm | 1° @ 2940 nm | 0.9° @ 800 nm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 mrad | 14mrad | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 輸入阻抗 | 50 ohms | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 偏振態 | 線偏振（垂直于聲波方向） | 線偏振 | 垂直于聲波方向 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V.S.W.R. | 2.1:1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
其他材料和型號可根據要求定制。
